Projekteringsvejledning til forskellige belastningsforhold

Granab strøsystemers unikke og gennemtænkte opbygning med fælles hulmønster for alle systemer, som gør at man nemt kan vælge forskellige c/c afstande til forskellige belastningskrav, gør at den med stor fordel kan monteres i forskellige projekter. Boliger, kontorer, skoler, hoteller og offentlige rum er almindelige projekter. Dæmpningselementerne, som giver en progressiv affjedring, gør, at systemerne også egner sig fremragende til sportsgulve og andre aktivitetsgulve. Systemerne 3000 N, 7000N og 9000N har alle komponenter i uorganisk materiale, hvilket er en stor fordel i kombination med beton og det letter også håndteringen på arbejdspladsen generelt. Ønsker du strøerne i træ, er der System 8000W.

19 Afstand fra væg ca 20 mm 1.- 2. strø 400 mm c/c-afstand gulvstrøer (profiler) 600 mm c/c-afstand mellem kiler 600 mm system 7000 Anbefalet c/c-afstand mellem gulvstrøer (profiler) og kiler

Rum i villaer, hoteller, patientrum og personalerum c/c-afstand strø (profil) 600 mm.

Samlingsfaciliteter som f.eks. undervisningsfaciliteter, daginstitutioner, forelæsningssale, kontorfaciliteter, restauranter, caféer, spisesale, c/c-afstand strø (profil) 400 mm.

Frie områder i biblioteker, steder med faste siddepladser som f.eks. kirker, teatre og biografer, c/c-afstand strø (profil) 400 mm.

Steder uden faste siddepladser i kirker, koncertsale, teatre, biografer, museer, udstillingsfaciliteter, salgsfaciliteter i varehuse og butikker, gymnastiksale, sportshaller, dansefaciliteter, korridorer i skoler osv., c/c-afstand strø (profil) 300 mm.

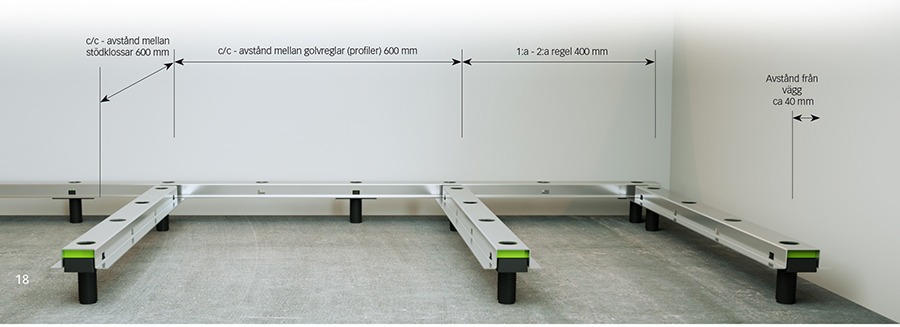

System 3000N

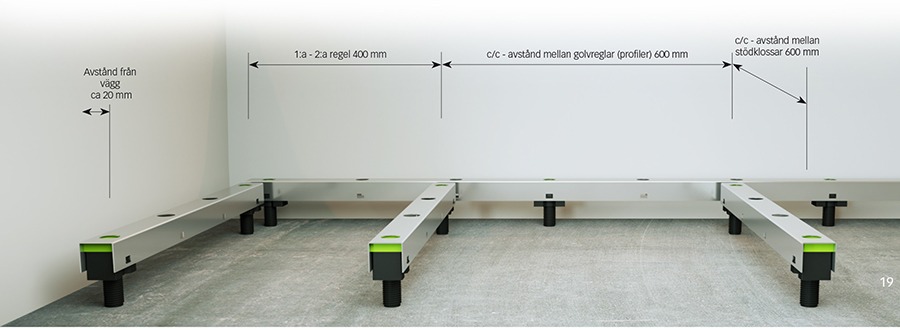

System 7000N

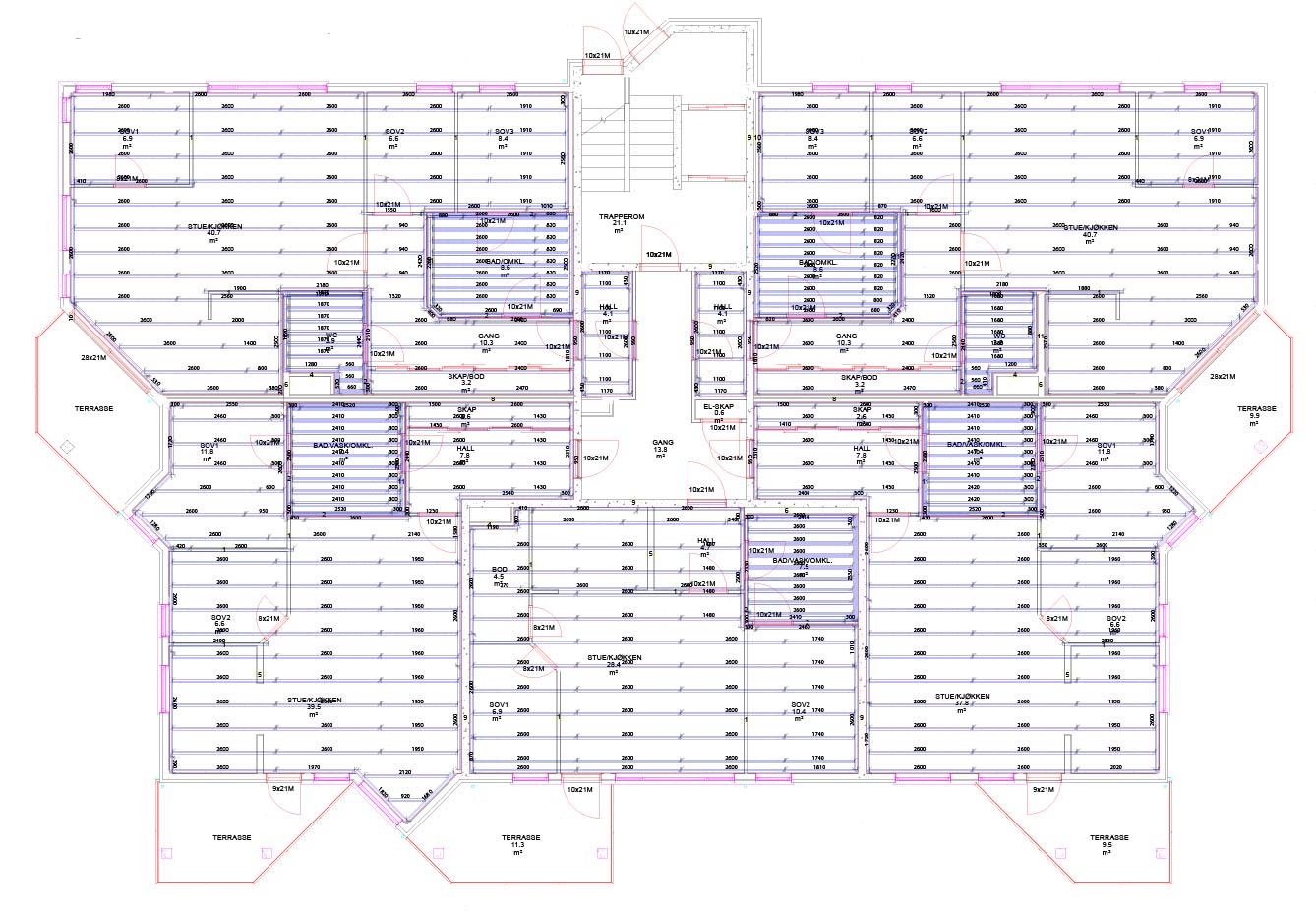

Eksempel på monteringstegning med vægge på færdigt gulv.

Eksempel på monteringstegning rum for rum.

Projektering, effektiv logistik

Leveringsoptimering

Granab-systemet pakkes og leveres med tilskårne og måltilpassede gulvstrøer, hvor kiler og dæmpningselementer er formonterede. Hver strø er mærket med rummets navn samt længde, svarende til monteringstegningen for hver lejlighed eller anden aftalt ruminddeling.
Granab-systemet pakkes i bundter på EUR-paller med en maksimal længde på 2600 mm eller 3800 mm.

Indtransport i forbindelse med elementmontering.

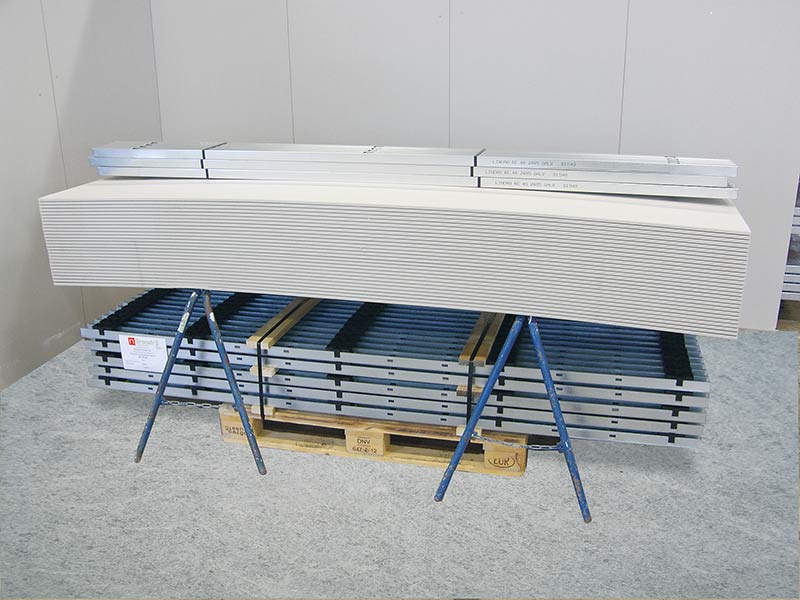

Da System 3000N, 7000N og 9000N er af uorganisk materiale og ikke påvirkes af fugt eller temperaturforskelle, kan det transporteres ind allerede under element monteringen. Granab-strøerne kan produceres med en maksimal længde på 2600 mm, og får da de samme dimensioner som en gipspladestak. Samtidig kan gipspladerne til væggene transporteres ind sammen med væg strøerne, der lægges på bukke, som placeres over emballagen med Granab-strøer.

Ved at løfte materiale ind allerede ved elementmonteringen og montere de indvendige vægge oven på Granab-systemet opnår man effektiv produktion og minimerer udgifter til logistik.

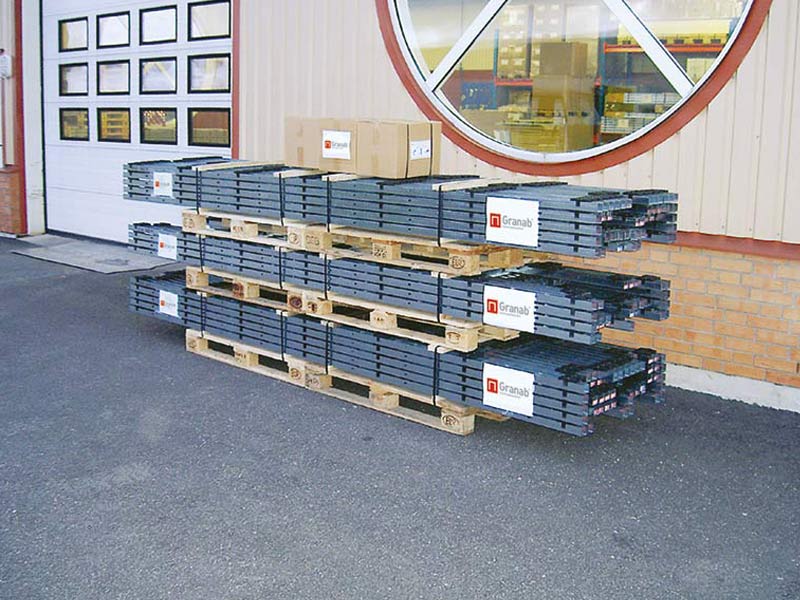

Emballeret og mærket til den pågældende lejlighed.

Strøer skåret i korrekte længder i for den dertil hørende rumenhed.

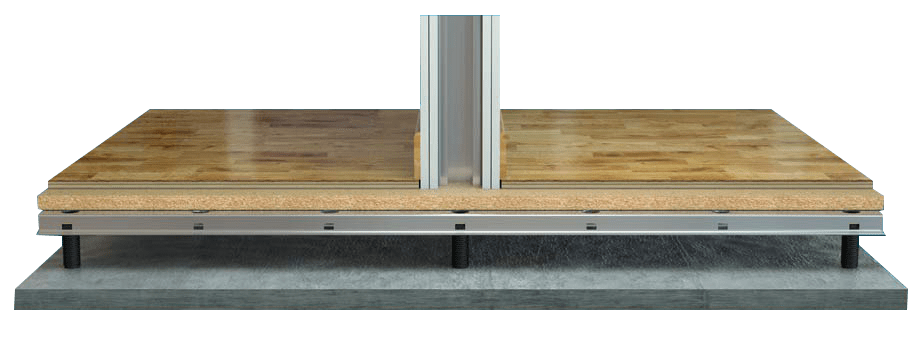

Indvendige vægge på færdigt Granab-gulv

Alle lejlighedsvægge eller andre skillevægge monteres først fra bjælkelag til bjælkelag. De indvendige vægge i lejlighederne eller anden ruminddeling kan med fordel monteres på det færdige Granab-gulv, inklusive gulvspånplade. Montering af skillevægge på denne måde giver mulighed for, at monteringen af gulvspånpladen går hurtigere og med mindre spild, da man kan arbejde med større, sammenhængende gulvarealer. Materialeforbruget til skillevæggene bliver mindre, og monteringen af både Granabgulvet og de indvendige vægge går betydeligt hurtigere.

Vores systemer

Granab Strøsystem 3000N

Med indstillelig højde fra 30 til 140 mm, ekskl. gulvbelægning.

Granab Strøsystem 7000N

Med indstillelig højde fra 50 til 140 mm, ekskl. gulvbelægning.

Granab Strøsystem 8000W

Til justerbar højde fra 85-470 mm ekskl. gulvbelægning til både nybyggeri og renovering, primært til trægulve.

Granab Strøsystem 9000N

Med indstillelig højde fra 70 til 140 mm, ekskl. gulvbelægning.
