System 9000N – Til ekstreme lydkrav

Med indstillelig højde fra 30 til 140 mm, ekskl. gulvbelægning.

Et system til isolering af strukturbåret støj til rum med høje krav, f.eks. koncertsale, teatre, biografer, studier, øvelokaler til musik, gymnastiksale, danselokaler og serverrum.
Mange lokaler har større krav til isolering af strukturbåret støj end det, der er normalt for boliger. Det kan dreje sig om lokaler, hvor der ikke ønskes forstyrrelser, eller virksomheder, hvor der dannes mange vibrationer og strukturbåret støj gennem bjælkelaget.
Normale løsninger i disse tilfælde er rum-i-rum-konstruktioner eller støbning af “flydende” gulv.
Vi har udarbejdet et helt nyt og fleksibelt system, der giver nye muligheder: Granab Strøsystem 9000. Vi har taget udgangspunkt i de akustiske krav vedrørende ønsket grundresonansfrekvens i gulvsystemet.
Med et unikt program af dæmpende elementer af Sylodyn er det let at skræddersy et flydende gulv eller en rum-i-rum-konstruktion ud fra gulvets belastning og ønskemål om grundresonansfrekvens.

Eksempler på anvendelsesområder:

• Koncertsale, teatre og biografer
• Studier og øvelokaler til musik
• Gymnastiksale og danselokaler
• Serverrum

Systemet kan tilpasses fuldstændigt efter lokalets krav

I bestemmer selv:
• Systemets højde
• Krav til egenfrekvens
• Overgulvets konstruktion
• Belastning og belastningskrav
• Gulvbelægning på systemet

Vægt af overgulv og ekstra belastning

Med et relativt tungt overgulv er det muligt at opnå en lav opsætningsfrekvens og kapacitet til yderligere belastning.
Hvis den ekstra belastning er meget høj i forhold til gulvets egenvægt, kan det være sværere at få opsætningsfrekvensen i et tomt lokale ned til den ønskede egenfrekvens. Så kan et tungere overgulv være løsningen.

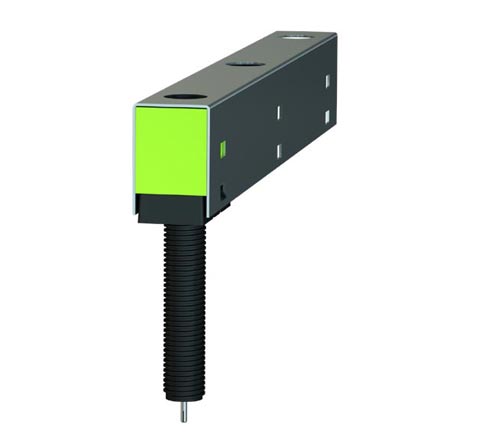

N25

N50

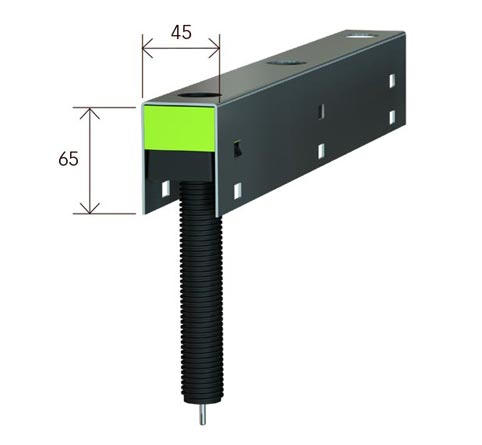

Monteringshøjde: Fleksibel monteringshøjde fra 70 til 420 mm ekskl. gulvbelægning. gulvbelægning.

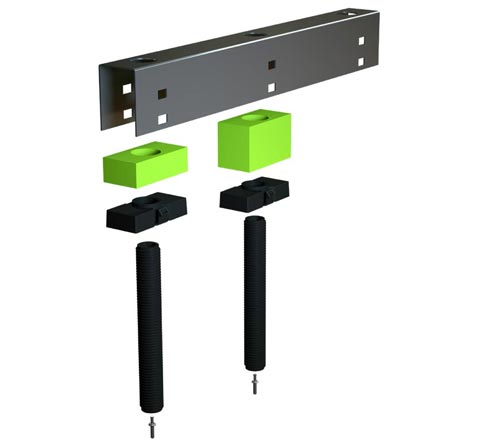

Tre varianter af Sylodyn® med forskellige stivheder til forskellige belastningstilfælde

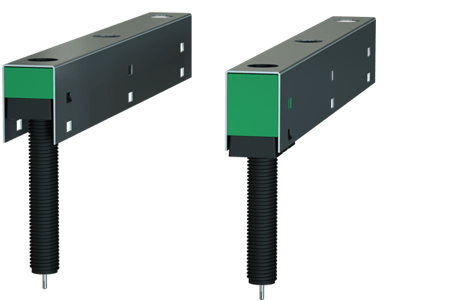

Grøn – Sylodyn ND
Statisk belastningsområde op til ca. 300 kg/m2

Blå – Sylodyn NE
Statisk belastningsområde op til ca. 600 kg/m2

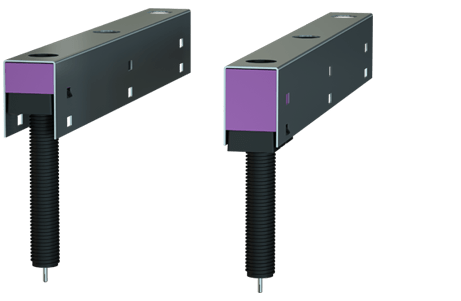

Lilla – Sylodyn NF
Statisk belastningsområde op til ca. 750 kg/m2

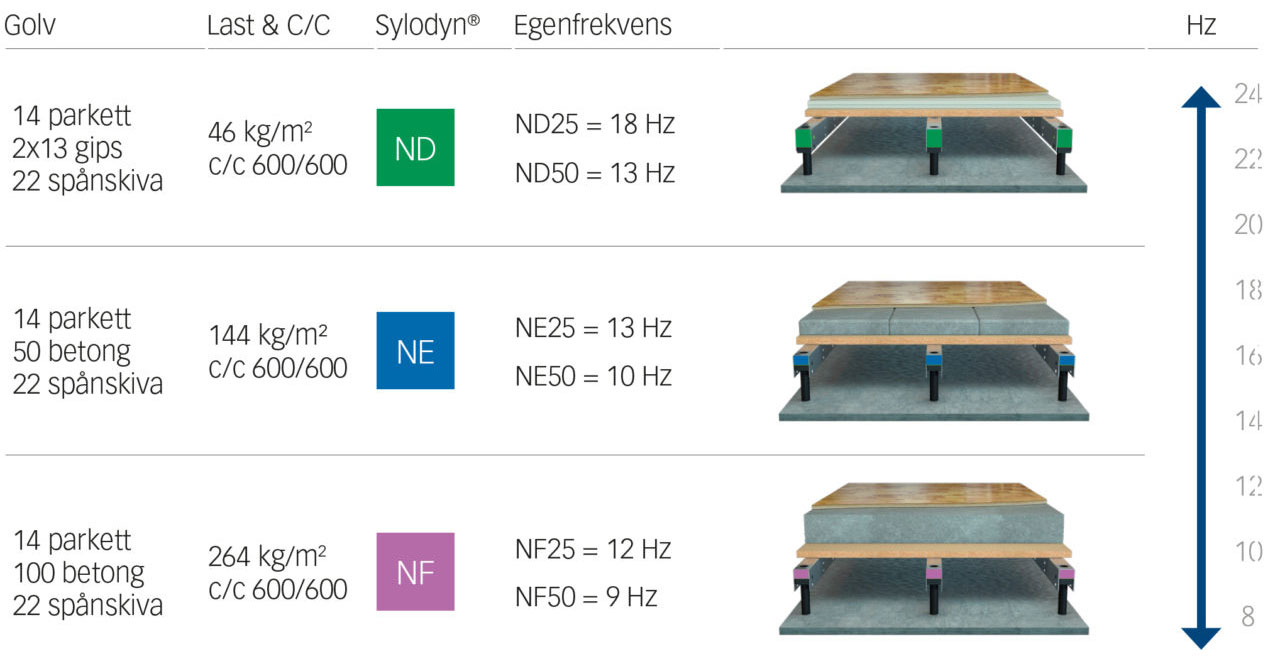

Eksempel

(c/c afstand bestemmes ud fra lokalkategori og akustiske krav)

Principtegning installation Strøsystem 9000N i boliger

Læs mere om System 9000N:

Fordele

Data til egenfrekvens, affjedring og trinlydsforbedring

Regneeksempler

Projektering af belastning

Dimensionering af Sylodyn-kiler

Belastningsplan og projekteri

Uorganiske materialer - ingen fugtpåvirkning

Typegodkendelse

Sikker projektering og effektiv logistik
