ASKELÄÄNI LABORATORIOSSA

Erilaisten iskuääntä vähentävien lattiapäällysteratkaisujen vertailun helpottamiseksi RISE:n oppaassa ”Iskuäänitestatut lattiapäällysteet” (RISE Report 2012:47) on luokittelujärjestelmä. Tärinä-ääniluokitus perustuu painotettuun yhteenlaskettuun arvoon ∆Lw, jonka RISE laskee SS-EN ISO 717-2 -standardin mukaisesti 16 arvosta kolmannella oktaavikaistalla (100-3150 Hz). Rakennukset, joissa on betonilattiat ja päällysteet, jotka kuuluvat iskuääniluokkaan 7, täyttävät yleensä BBR-vaatimukset (ääniluokka C).

Granab-järjestelmä antaa ∆Lw-arvoksi 29 dB, mikä täyttää korkeimman iskuääniluokan 8A. Tämän luokan lattiat täyttävät tavallisesti A-ääniluokan vaatimukset rakennuksissa, joissa on raskaat betonilattiat.

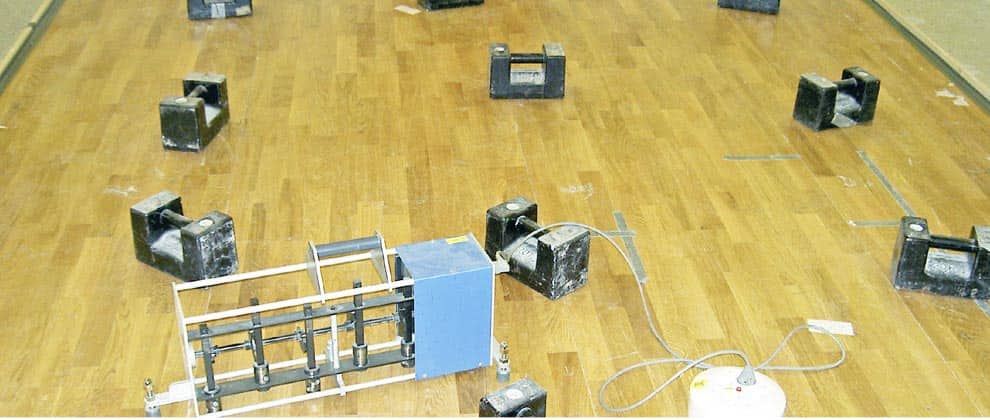

SP Ruotsin teknologian tutkimuskeskus on testannut Granabin lattiajärjestelmän 16 cm:n betonisen viiteholvin päällä ruotsalaisen ja kansainvälisen standardin EN ISO 140 mukaan. Askeläänitestaukset tehtiin lumppupaperista valmistetun alus- katteen päälle uivasti asennetulla 15 mm parkettilattialla, jonka alla oli 22 mm lattalastulevy. Lastulevy oli liimattu ja ruuvattu kiinni Granabin 7000-järjestelmän teräsjuoksuihin, joissa oli vihreät SYLODYN®- vaimennustyynyt sekä säätöruuvit betoni- holvin päällä. Vertailemalla edellä mainitusta lattiarakenteesta mitattuja askeläänitasoja niihin tasoihin, joita saadaan labora- torion pinnoittamattoman betoniholvin mittauksista, voidaan osoittaa Granab- järjestelmän äänieristyksen parannusarvot, jotka on laskettu kolmasosaoktaavikaistalla

EN ISO 140-8:n mukaan.

Laboratoriotuloksissa saavutettuja parannusarvoja voidaan käyttää askeläänitason laskemiseen standardin EN 12354-2 mukaisesti myös rakennuksissa, joissa on toisentyyppiset holvit. Granab-järjestelmän ja eri betoniholvien arvot löytyvät SONarchitect® ja BASTIAN®-laskentaohjelmien tietokannoista. Ohjelmat ottavat huomioon pinta-alojen ja huonetilavuuksien, sekä asuntoon liittyvien rakennusosien vaikutukset huoneiden välisen askel- ja ilmaäänieristyksen laskennassa. Ohjelmat tarjoavat sekä yksinkertaisen, että kustannustehokkaan vaihtoehdon rakennuksen äänieristyksen mitoitukseen. Laskentatuloksia ja monia käytännön mittauksia on verrattu keskenään ja niiden tulokset ovat olleet keskimäärin samanlaiset. Granab suosittelee, että valmiiden rakennusten äänieristysvaatimusten täyttymiseksi mitoitukseen lasketaan1 dB:n marginaali.

Ohjeet ohuiden betonilattian lattiapäällysteiden ja yläkerrosten valintaan SP: n opas ”Askeläänitestatut lattiapäällysteet” (SP -raportti 2012: 47)

SP: n liitteessä luokkajako on tehty ohuiden betonilattian lattiapäällysteiden lattian äänenvaimennuksesta. Ryhmä koostuu 7 erilaisesta lattialaatasta, joissa on kuvaus askeläänen vaimennuksesta kullekin lattialuokalle. Korkein lattialuokka on luokka 8A, jonka Granab -järjestelmä täyttää hyvin. Puulattiat ja matot ohuella elastisella kankaalla täyttävät yleensä askelääniluokan 7, joka antaa ääniluokan C samassa kerroksessa. Painotettu askeläänen vaimennus on määritelty standardissa SS-EN ISO 717-2.

Lattiapäällysteiden luokka

∆Lw,dB

Merkitys / sovellus. Ryhmään kuuluvat lattiapäällysteet

8A

25-28

Voi täyttää ääniluokan A kotien välillä, kun ne asetetaan betonilattialle


Lattiapäällyste luokka ∆Lw, dB merkitys / sovellus. Ryhmään kuuluvat lattiapäällysteet
8A 25 – 28 Voi täyttää ääniluokan A huoneistojen välillä, kun ne ovat toteutettu betonisella välipohjalla.
Katso täydellinen kuvaus SP: n raportista.
