Järjestelmä 9000N – ääneneritysratkaisuja vaativiin tiloihin
Säädettävä korkeus 70-420 mm, ilman lattia.
Järjestelmän rakennekorkeus 70 – 420 mm ilman pintarakenteita.
Granab 9000 in tarkoitettu kohteisiin, joissa runkoääneneristykselle asetetaan erityisen korkeita vaatimuksia kuten: konserttisalit, teatterit, elokuvateatterit, äänitysstudiot, harjoittelutilat musiikille, urheilulle, tanssille ym.
Useissa tiloissa äänenerityksen tarve ja vaatimukset ovat paljon suuremmat kuin normaalissa asuinrakentamisessa. Tämä koskee rakennuksia, joissa on erityisen suuri hiljaisuuden tarve tai niissä on toimintaa, joka aiheuttaa värinöitä, melua tai iskevää rungon läpi menevää ääntä.
Normaalisti tällaisissa tapauksissa rakennetaan huone huoneen sisään tai valetaan betonista ”uiva” lattia.
Granab on kehittänyt ratkaisumallin, joka antaa aivan uusia mahdollisuuksia; Granab 9000 järjestelmän.
Olemme ottaneet suunnittelun lähtökohdaksi akustiikkasuunnittelijoiden vaatimukset lattiajärjestelmälle asetettavista ominaistaajuuksista.
Täällä ainutlaatuisella järjestelmällä, joka perustuu Sylodyn vaimennuselementteihin voidaan yksinkertaisesti räätälöidä uiva lattia tai huone-huoneessa ratkaisu perustuen lattian kuormitukseen ja sen haluttuun ominaistaajuuteen.
Esimerkkejä käyttötarkoituksista:
- Konserttisalit, teatterit ja elokuvateatterit
- Studiot ja musiikin harrastustilat
- Kunto- ja tanssisalit
- Serverihuoneet
Järjestelmä soveltuu täysin tilan vaatimuksiin.
Seuraavat asiat voidaan vapaasti valita:
- Lattian korkeus
- Lattian ominaistaajuus
- Rungon päälle tuleva rakenne
- Lattian kuorma ja kantavuus
- Lattiapinnoite


Paino ylimmässä kerroksessa ja lisäkuorma
Jos lisäkuorma on erittäin suuri suhteessa lattian omapainoon, tyhjän huoneen asennustaajuuden voi olla vaikeampi saavuttaa haluttu luonnollinen taajuus. Silloin raskaampi yläkerros voi olla ratkaisu.
Lattian paino ja muuttuvakuorma
Suhteellisen painavalla lattiarakenteella voidaan saavuttaa matala ominaistaajuus ja samalla säilyttää sen ominaisuudet muuttuvan kuorman kasvaessa.
Jos muuttuvat kuormat ovat huomattavan suuria suhteessa lattian omaan painoon, voi resonanssitaajuuden saaminen alas tyhjässä huoneessa olla vaikeaa. Tällöin ratkaisuna voi olla painavampi peruslattia.

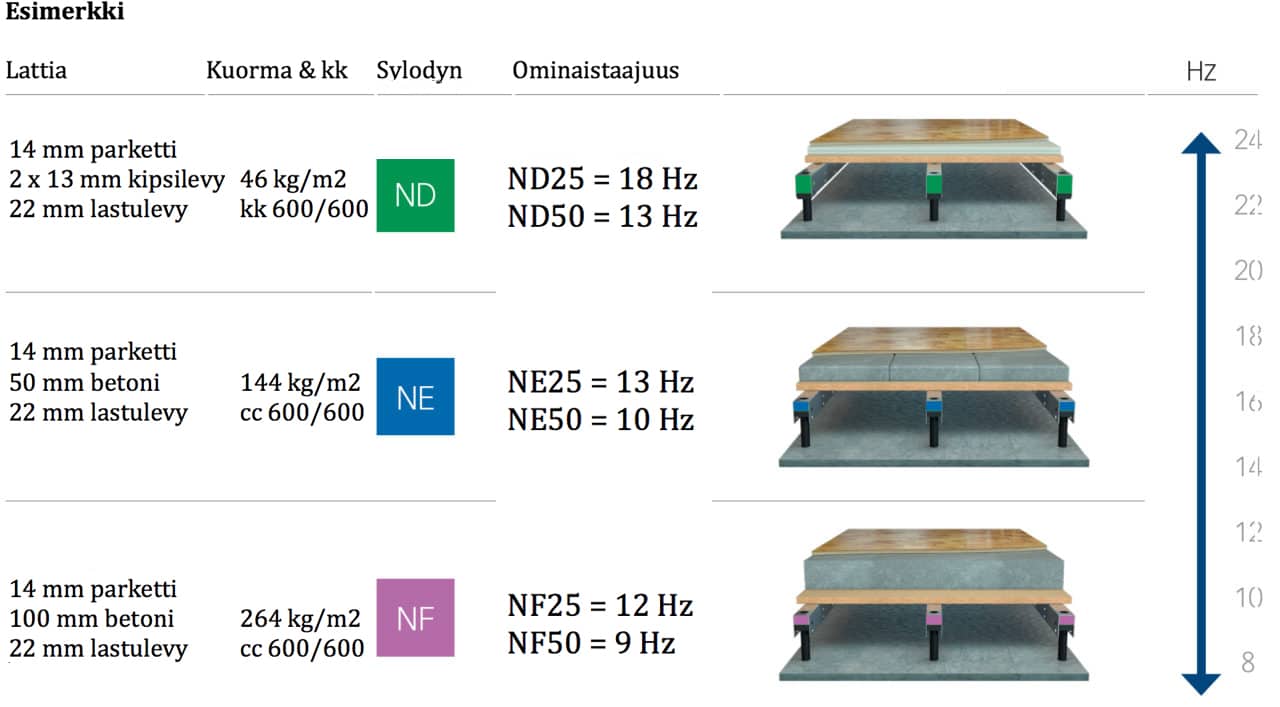

Kolme erilaista Sylodyn vaimennuselementtiä erilaisilla ominaisuuksilla erilaisille kuormitustilanteille
Asennuspiirustus Granab lattiajärjestelmä 9000
Huom! Kannatinjuoksujen kk väli riippuu lattiapinnoitteen valinnasta sekä kuormituksesta. Yleiset ohjeet kk väleille löydät TÄÄLTÄ
Järjestelmämme

GRANAB JÄRJESTELMÄ 3000N
Lattioille, joiden korkeudensäätötarve on 30 – 140 mm ilman kansilevyä ja lattiapinnoitetta.

GRANAB JÄRJESTELMÄ 7000N
Lattioille, joiden korkeudensäätötarve on 50 – 420 mm ilman kansilevyä ja lattiapinnoitetta.

GRANAB LATTIAJÄRJESTELMÄ 8000W

GRANAB JÄRJESTELMÄ 9000N
Lattioille, joiden korkeudensäätötarve on 70 – 420 mm ilman kansilevyä ja lattiapinnoitetta.
