Ljudklasser i byggnader

Ska du bygga nytt, renovera eller projektera en lokal? Då är ljudklasserna viktiga att hålla koll på. Att välja rätt ljudklass handlar inte bara om att uppfylla lagkrav – det handlar om att skapa miljöer där människor trivs, arbetar fokuserat och sover ostört.

När man planerar och projekterar byggnader fokuserar man ofta på det vi kan se: arkitekturen, ljusinsläppet och materialvalen. Men det finns en osynlig faktor som ofta avgör om en byggnad upplevs positivt eller negativt – akustiken.

En god ljudmiljö är en grundförutsättning för vår hälsa; i bostaden är tystnaden avgörande för återhämtning, medan det i kontorsmiljön handlar om produktivitet. För fastighetsägaren innebär en hög ljudkomfort färre klagomål, nöjdare hyresgäster och ett högre fastighetsvärde över tid.

När vi pratar om ljudmiljö i Sverige utgår vi från den svenska standarden (SS 25267 för bostäder och SS 25268 för lokaler). I denna guide går vi igenom vad ljudklasser är, hur de olika nivåerna skiljer sig åt och hur valet av bjälklag påverkar möjligheten att nå en specifik klass.

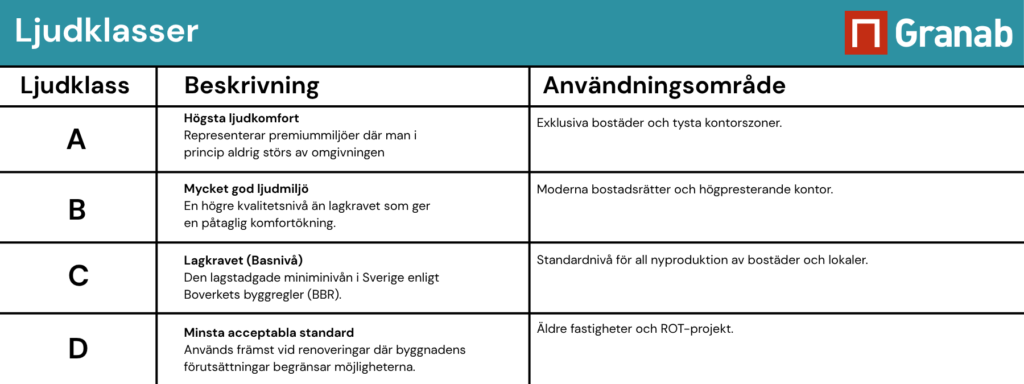

En ljudklass är ett mått på byggnadens akustiska kvalitet. Den omfattar allt från hur mycket stegljud som hörs genom golven till hur väl väggarna isolerar ljudet från grannens samtal eller buller från gatan. I Sverige delas detta in i fyra nivåer:

Att uppnå en hög ljudklass kräver mer än bara tjocka material. Det handlar om att bryta vibrationer och stoppa ljudvågor från att vandra i stommen. Det är här Granabs golvsystem kommer in i bilden. Genom våra mekaniskt uppreglade golvsystem med inbyggd ljuddämpning skapar vi en konstruktion som effektivt isolerar både stegljud och luftljud.

Oavsett vilken belastningskategori din lokal tillhör, från privata bostäder till affärslokaler, är Granabs system designat för att göra vägen till rätt ljudklass både enkel, lätt och säker.

Läs vår djupdykning i kraven och lösningarna för Ljudklass A, Ljudklass B, Ljudklass C eller Ljudklass D.

Inom byggprojektering nämns ofta ljudklasser och belastningskategorier och för att ditt projekt ska bli lyckat måste du ha kontroll på båda.

Belastningskategorier (Last)

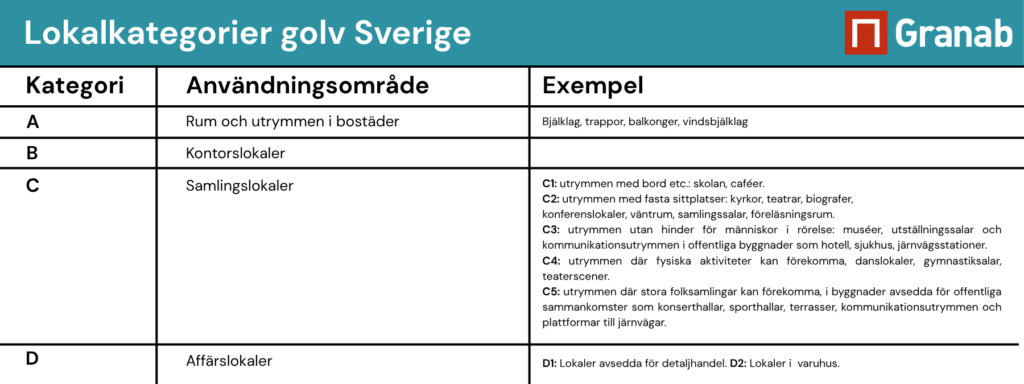

Detta system beskriver vad lokalen ska användas till och hur mycket tyngd golvet måste tåla. Enligt Eurokod delas lokaler in i kategorier som A (Bostäder), B (Kontor), C (Samlingslokaler) och D (Affärslokaler). Det är denna tabell som avgör hur kraftigt vi på Granab dimensionerar själva regelverket och hur tätt golvstöden ska placeras.

Ljudklasser (Akustik):

Detta beskriver den ljudmiljö man vill uppnå. Här är bokstäverna A, B, C och D ett betyg på tystnad och komfort.

Granabs golvsystem är moduluppbyggda. Det betyder att vi kan gifta samman kraven. Du kan till exempel ha en skolsal (Belastningskategori C1) där du ställer höga krav på arbetsmiljön (Ljudklass B).

Vi anpassar då regelavståndet så att golvet klarar tyngden av elever och möbler samtidigt som vi väljer rätt kvalité på våra dämpelement för att stoppa ljudet.

Kort sagt: Belastningskategorin avgör golvets styrka – ljudklassen avgör dess dämpning.

Att projektera med KL-trä (CLT) som stommaterial är idag ett medvetet val för att sänka byggnadens klimatavtryck. Men trä som material är lätt, vilket skapar en stor akustisk utmaning: ljudöverföring (särskilt stegljud) sprids mycket lättare i ett träbjälklag än i betong.

1. Akustiken i lätta bjälklag I ett trähus är stegljudet ofta den största akilleshälen. För att uppnå Ljudklass B eller A krävs lösningar som är specifikt anpassade för det lätta träbjälklaget. Med vårt specialutvecklade System 8000W använder vi kraftfulla dämpelement som effektivt absorberar vibrationerna innan de når stommen.

2. En helt torr installation Ingen betong eller spackel är nödvändigt.. Det sparar tid, minskar klimatpåverkan och förenklar framtida demontering.

3. Utrymme mellan golv och bjälklag Genom att använda Granabs golvregelsystem skapas ett installationsutrymme direkt i golvet. Det innebär att du kan dra ventilation, el och VVS under golvytan.

Olika ljudtyper i byggnader: luftljud, stegljud och stomvibrationer

1. Luftljud
Luftljud uppstår när en ljudkälla sätter luften i rörelse, till exempel när någon pratar, ser på TV eller spelar musik. Ljudvågorna färdas genom luften och letar efter otätheter eller svaga punkter i konstruktionen för att ta sig vidare till nästa rum.

2. Stegljud
Stegljud är mekanisk energi som uppstår vid direktkontakt med golvet (fotsteg, möbler som flyttas, föremål som tappas). Detta är ofta den mest utmanande ljudtypen att hantera eftersom rörelseenergin strävar efter att vandra direkt ner i byggnadens stomme.

3. Stomvibrationer
Stomvibrationer (eller stomljud) kommer ofta från byggnadens egna installationer, som fläktrum, hissar eller rörsystem. Dessa vibrationer kan färdas långa sträckor i de bärande delarna och skapa ett dovt, störande surr i lägenheter eller kontor långt ifrån källan.

Framgången i ett byggprojekt avgörs ofta långt innan de första reglarna monteras. När det kommer till akustik och bärighet är tidig projektering nyckeln till att både hålla budgeten och nå de tekniska målen.

Tidiga val: Ett samarbete som lönar sig, vi på Granab agerar som en part redan i tidigaskeden. Rådgivning och konsultation vad som gäller våra systemlösningar är en kostnadsfri behjälplighet vi delar gärna med oss av våra erfarenheter och lösningar till ditt projekt.

För att nå en specifik ljudklass på ett kostnadseffektivt sätt bör samarbetet mellan akustiker, konstruktör och Granab inledas redan i skiss- eller projekteringsstadiet.

• Akustikern definierar kraven för ljudklassen.
• Konstruktören ser till att bjälklaget klarar belastningen.
• Granab tillhandahåller de tekniska lösningarna som förenar dessa två världar.

Genom att involvera oss tidigt kan vi hjälpa till att optimera valet av dämpelement och regelavstånd. Detta gör att man undviker överdimensionering, minskar materialåtgången och säkerställer att de akustiska kraven nås med trygg marginal inför slutbesiktningen.

I moderna byggprojekt, och särskilt vid byggnation i KL-trä, tunna håldäck eller andra lätta stommar, är stegljud ofta den största utmaningen. Traditionella lösningar för att stoppa ljud i trähus innebär ofta att man tillför tung betong eller tjocka lager avjämningsmassa.

Här erbjuder Granabs golvsystem betydande fördelar:

• Låg egenvikt: Våra system ger enastående ljuddämpning utan att belasta den bärande konstruktionen med onödig tyngd.
• Flexibel bygghöjd: Med justerbara höjder kan vi skapa exakt det utrymme som krävs för installationer, samtidigt som vi optimerar golvnivån.
• Torr installation: Genom att välja en helt torr golvkonstruktion elimineras torktider.

Genom att projektera med Granabs golvsystem får arkitekter och konstruktörer större frihet att designa lätta, hållbara byggnader som ändå lever upp till marknadens krav på tystnad och komfort.

Granab erbjuder fyra huvudsystem som är utvecklade för att möta specifika utmaningar gällande bygghöjd, stommaterial och akustiska krav. Gemensamt för alla system är att de monteras torrt och snabbt, ger en effektiv steg- och luftljudsisolering samt skapar ett utrymme för dolda installationer.

System 3000N – För låga bygghöjder

Detta är det optimala systemet för projekt där utrymmet är begränsat men kraven på ljudisolering fortfarande är höga.

• Justerbar höjd: 30 – 180 mm (exkl. golvbeläggning).
• Dämpelement: Finns med 6 mm och 12 mm dämpelement av Sylodyn.
• Användningsområde: Flerbostadshus, kontor, skolor och hotell med låg bygghöjd. Kan kombineras med 25 mm cellplastisolering.

System 7000N – Det mångsidiga standardsystemet

Ett flexibelt golvregelsystem av stål som passar de flesta projekt utan extrema specialkrav. Det ger stor frihet att dölja installationer tack vare det generösa höjdintervallet.

• Justerbar höjd: 50 – 420 mm (exkl. golvbeläggning).
• Dämpelement: 6 mm, 12 mm och 25 mm dämpelement av Sylodyn för olika ljudklasser.
• Användningsområde: Brett spektrum av lokaler, från bostäder till skolor och kontor. Kan kombineras med isolerbärare för cellplastskivor (40, 65 & 80 mm).

System 8000W – Specialisten för träbyggnation (CLT/KL-trä)

System 8000W använder en specialbalk i trä som är betydligt mer formstabil än en vanlig träregel. Det är framtaget för att möta de unika akustiska utmaningarna i trästommar.

• Justerbar höjd: 85 – 480 mm (exkl. golvbeläggning).
• Dämpelement: 6 mm, 12 mm och 25 mm dämpelement av Sylodyn.
• Användningsområde: Främst CLT/KL-trä och andra träbjälklag i flerbostadshus, studentbostäder och hotell. Ett extra miljövänligt val med 50 % lägre CO2-påverkan än betong.

System 9000N – För extrema ljud- och belastningskrav

Detta system är utvecklat för miljöer med mycket höga krav på stomljudsisolering. Det används ofta för att skapa avancerade ”rum-i-rum-konstruktioner”.

• Justerbar höjd: 80 – 450 mm (exkl. golvbeläggning).
• Dämpelement: Kraftfulla 25 mm och 50 mm dämpelement av Sylodyn.
• Användningsområde: Biografer, gym, musikstudios, teatrar, konserthallar och fläktrum. Här kan dämpningen skräddarsys utifrån önskad grundresonansfrekvens.4

Vi hjälper dig att navigera mellan ljudkrav och bärighet för att hitta den mest optimala lösningen för just ditt projekt
