Meillä on 30 vuoden kokemus ja olemme markkinajohtaja tämäntyyppisten lattiapäällysteiden alalla. Erilaisilla vaimennuselementeillä voimme saavuttaa erilaiset ääneneritysominaisuudet alustatyypistä riippuen.
Järjestelmät ovat SP:n tyyppihyväksymiä ja testitulosten avulla voimme laskea millainen ääneneritys rakennukseen saadaan. Kenttämittaukset valmistuneissa rakennuksissa vahvistavat, että tavanomaisiin rakennusrunkoihin asennetuilla Granab-lattioilla saavutetaan ääniluokka B ja joissakin tapauksissa jopa ääniluokka A.
Esimerkki
(kk-etäisyydet määräytyvät huonetyypin ja akustisten vaatimusten mukaan)

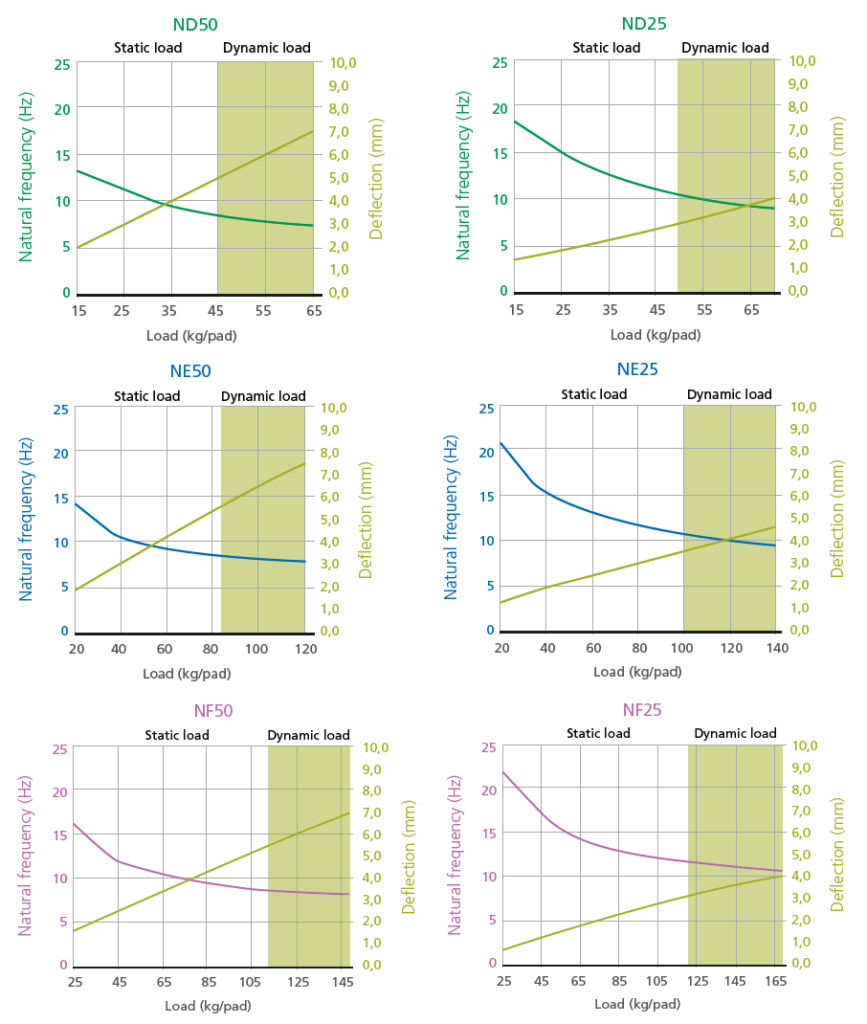

Sylodyn-vaimennuselementtien mitoitus
Onko sinulla kysyttävää akustiikasta?
Ota yhteyttä kokeneeseen myyntitiimiimme, niin saat vastauksia akustiikkaan liittyviin kysymyksiin.
Tekninen tuki
Granab tekee tiivistä yhteistyötä useiden rakennusteollisuuden äänikonsulttien kanssa.
Autamme sinua kaikessa teknisessä tuessa, ominaistaajuuden laskennassa ja järjestelmän optimoinnissa. Piirrämme, katkaisemme, etiketöimme, pakkaamme ja sitten toimitamme järjestelmän sinulle täysin tarpeittesi mukaisesti.

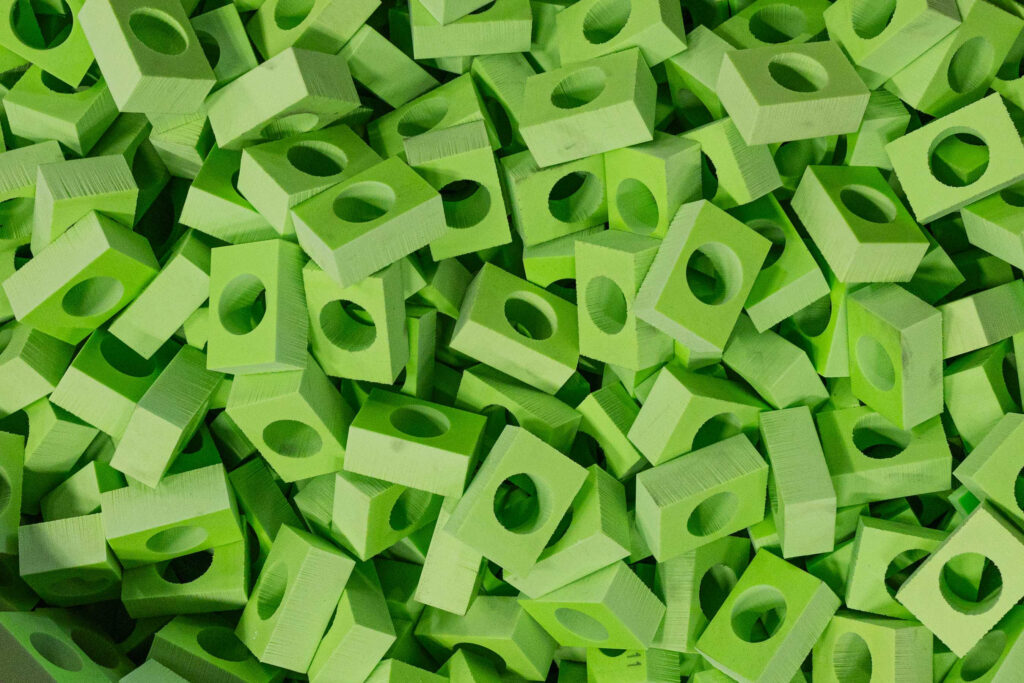

Sylodyn vaimennuselementtinä:
Sylodynea käytetään tärinä- ja rakenneäänieristykseen, kun vaatimukset ovat erittäin korkeita.
Materiaali on yhtä pehmeä dynaamisesti kuin staattisestikin ja se on usein ainoa ratkaisu sovelluksissa, joissa kuormitus on suuri ja joissa vaaditaan matalia resonanssitaajuuksia.
Ympäristö: Sylodyne ei vaikuta ympäristöön, vaan se on kierrätettävissä uudeksi PUR-tuotteeksi. Otsoni, UV-säteily tai tavalliset kemikaalit eivät vaikuta siihen.
Toiminnallinen ikääntymiskestävyys: Sylodynen ikääntymiskestävyys on erittäin pitkä, eivätkä materiaalien dynaamiset E-moduulit osoita heikkenemistä pitkäaikaisissa testeissä.
Sylodynin kestävyys lyhytaikaisia äärimmäisiä ylikuormituksia vastaan on erittäin korkea, ja materiaali palautuu täysin ylikuormitustilanteen jälkeen.
Edut: Tehokas ja taloudellinen materiaali. Hyvä tärinäneristys saavutetaan jopa pienellä jousituksella ja pienillä amplitudilla. Hyvä rakenneääneneristys myös korkeilla taajuuksilla.
Kolme jäykkyydeltään erilaista sylodynen muunnosta eri kuormitustapauksia varten.
Vihreä – Sylodyn ND
Staattinen kuorma noi 300 kg/m² saakka.
Sininen – Sylodyn NE
Staattinen kuorma noin 600 kg/m² saakka.
Violetti – Sylodyn NF
Staattinen kuorma noin 750 kg/m² saakka.
Ääniluokitusten kuvaus SS25267 mukaan
Ääniluokka A: Ääniluokka vastaa erittäin hyviä ääniolosuhteita.
Ääniluokka B: Ääniluokka vastaa huomattavasti parempia ääniolosuhteita kuin ääniluokka C. Tätä ääniluokkaa olisi käytettävä, jos vaaditaan hyvää asuinympäristöä.
Ääniluokka C: Ääniluokka antaa tyydyttävät ääniolosuhteet suurimmalle osalle asukkaista, ja sitä voidaan soveltaa vähimmäisvaatimuksena Suomen asunto-, rakennus- ja kaavoitusviraston määräysten mukaisesti.
Huomautus: Tässä standardissa esitetyt toiminnalliset vaatimukset on mukautettu kutakin ääniluokkaa varten asuntojen subjektiivisesti koetusta ääniympäristöstä saadun pitkän käytännön kokemuksen perusteella. On kuitenkin huomattava, että käytännöllisistä ja taloudellisista syistä rakennusten rakenteita ei voida suunnitella siten, että naapuritiloista kaikentyyppisistä toiminnoista kantautuvat äänet voitaisiin kokonaan välttää. Kuuluvia ääniä voi esiintyä jopa rakennuksissa, jotka täyttävät korkeimmat ääniluokat. Tällaisia ääniä syntyy esimerkiksi hyppimisestä tai lattialle kohdistuvista voimakkaista iskuista.
Rumpuääni: Rumpuääntä käsitellään standardissa SS 25268 (2. painos 2007), ja siihen viitataan siinä nimellä ”askelääni samassa huoneessa”. Vaatimuksen mukaan rumpumelua on rajoitettava tiloissa, joissa useat ihmiset ovat läsnä enemmän kuin tilapäisesti, esimerkiksi avokonttoreissa, esikouluissa jne. Rumpumelun mittaamista ja arviointia koskevat ohjeet löytyvät SIS:n teknisestä raportista 2007:15 (www.sis.se). Rumpumelun kovuus riippuu käytetystä lattiapäällysteestä. Ota yhteyttä Granabiin saadaksesi lisätietoja suunnittelun tueksi.
Edellytykset
Granabin lattiajärjestelmä sen kansirakenne mukaan lukien voidaan suunnitella eri ääniluokkiin (A-C BBR:n ja SS 25267/SS 25268:n mukaan).
Jotta Granabin lattiajärjestelmillä varustetuissa rakennuksissa huoneiden välille suunniteltu ääniluokka saavutetaan sekä pysty- että vaakasuunnassa on tärkeää, että seuraavat seikat täyttyvät:
- Nykyisetykyiset lattia- ja seinärakenteet antavat edellytykset oikean ääniluokan saavuttamiseksi. Tämä voidaan tarkistaa laskemalla lattioiden ja -seinien ääneneristävyys SS-EN 12354:n mukaisesti tai mittaamalla ääneneristävyys tuotantovaiheessa SS 25267:n menetelmien mukaisesti. Mittaus tehdään ennen lattiajärjestelmän asentamista, ja mittauksen aikana tehdään väliaikaisia toimenpiteitä, joilla estetään ilmaäänen vuoto mittaustilojen välillä.
- Granabin lattiajärjestelmät asennetaan ja työ suoritetaan Granabin asennusohjeiden ja asennuksen tarkistuslistojen mukaisesti.
- Granab-järjestelmän päällä oleva kansirakenne sekä lattiapinnoite voivat elää ilmankosteuden muuttuessa, eikä niissä ole kosketuspisteitä rakennuksen runkoon tai läpivienteihin (elämisraot).
- Äänivuodot lattioiden ja seinien liitosten sekä asennusten kautta estetään.
- Estetään sivuttaissuuntainen siirtyminen liitosrakenteiden kautta – ulkoseinät, palkkien alapuoli jne.
- Huolehditaan, että huoneistojen välisiä ilmanvaihtokanavien kautta tapahtuvia ristikkäisääniä ei esiinny. ks.
- myös Granabin yleiset toimitus- ja myyntiehdot.
Järjestelmämme
Järjestelmä 3000N
Säädettävä rakennekorkeus 30-180 mm, ilman kansilevyä ja lattiapinnoitetta.
Lue lisää
Järjestelmä 7000N
Säädettävä rakennekorkeus 50 – 420 mm ilman kansilevyä ja lattiapinnoitetta.
Lue lisää
Järjestelmä 8000W
Säädettävä rakennekorkeus 85 – 480 mm ilman kansilevyä ja lattiapinnoitetta.
Lue lisää

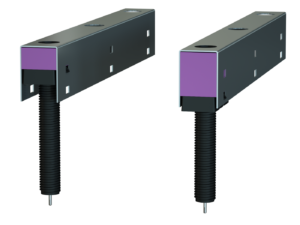

Järjestelmä 9000N
Säädettävä rakennekorkeus 80 – 450 mm ilman kansilevyä ja lattiapinnoitetta.
Lue lisää
Ympäristösertifikaatit
Granab työskentelee aktiivisesti ympäristövaikutusten vähentämiseksi, ja meillä on sertifikaatit, jotka vahvistavat sitoutumisemme kestävään kehitykseen. Kaikilla lattiajärjestelmillämme on myös ympäristöseloste (EPD).
