Stegljud och Luftljud
Vad är stegljud och luftljud och hur påverkar det din inomhusmiljö?
Stegljud
Stegljud är ett av det mest störande ljud som kan förekomma i byggnader. Undersökningar visar att stegljud är ett av de vanligaste klagomålen i bostäder och påverkar trivsel och välbefinnande för många. När någon går på golvet i lägenheten eller lokalen ovanför kan ljudet spridas genom bjälklaget och bli mycket störande för personer som befinner sig på våningen under.
Varför uppstår stegljud i byggnader?
Stegljud uppstår när människor rör sig på golv och ljudet överförs genom byggnadens struktur. I äldre byggnader är problemet ofta mer påtagligt eftersom stegljudsisolering inte prioriterades på samma sätt som idag. Mätning av stegljudsnivå visar att skillnaden mellan olika konstruktioner kan vara betydande. Standardiserad mätning ger värden som hjälper oss förstå hur effektiv stegljudsisoleringen är.
Hur mäts stegljudsnivå i bostäder?

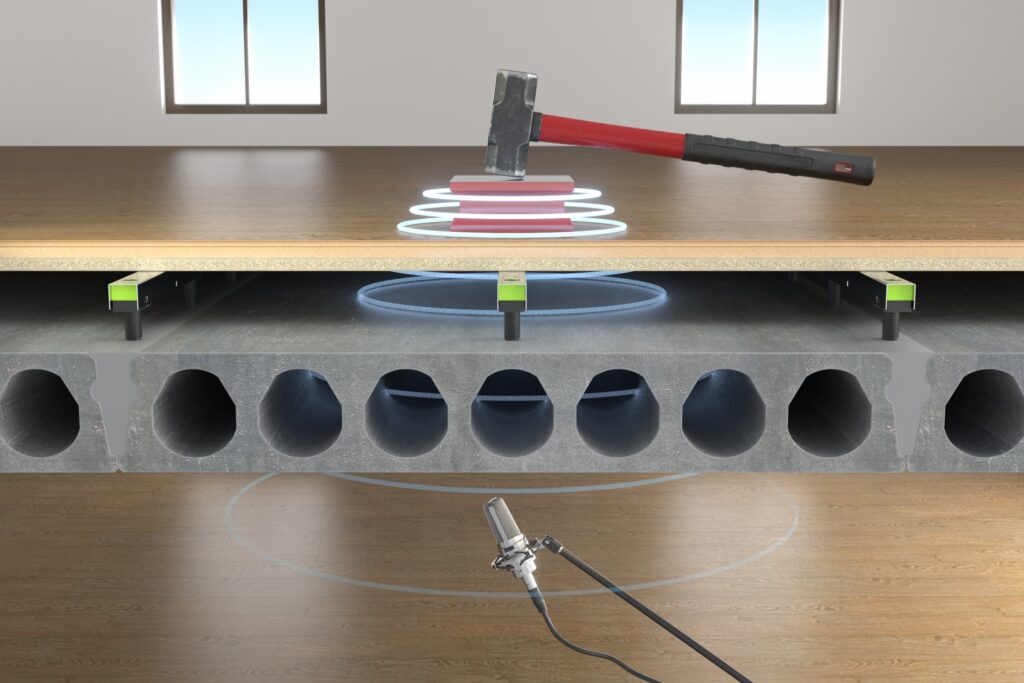

Stegljudsnivå mäts enligt standardiserade metoder där man genom att använda en speciell hammarapparat skapar ljud som sedan mäts i rummet under. Ju lägre stegljudsnivå, desto bättre ljudisolering har konstruktionen. Skillnaden i stegljudsnivå mellan olika golv kan vara avgörande för ljudnivån i ditt hem. Krav på stegljudsnivå finns också angivna i Boverkets byggregler och gäller för alla nya byggnader.
Lösningar för att minska störande stegljud
Om du vill minska risken för stegljud i ditt bostadsprojekt finns det olika lösningar. Granabsystemet ger en väsentligt förbättrad ljudisolering jämfört med andra lösningar och hjälper dig skapa en tystare miljö. Genom att installera ljudisolerande undergolv kan du få en stegljudsisolering som gör skillnaden mellan en störande och en behaglig inomhusmiljö.
Granabsystemets effekt på stegljudet
Granabsystemet har utvecklats i nära samarbete med akustiker och ljudkonsulter för att tillgodose högt ställda krav på steg- och luftljudsisolering. Systemet fungerar som ett ljudreducerande komplement till en i övrigt lätt byggnadsstomme. och visar genom mätning mycket goda resultat. Du får ett behagligt golv som också minskar stegljudsnivån och andra störande ljud mellan olika rum och våningar.
Vad säger reglerna om stegljud?
Enligt Boverkets byggregler ska byggnader utformas så att boende skyddas mot störande ljud. Olika typer av lokaler kategoriseras in i klasser med olika ljudkrav beroende på vad för typ av verksamhet som är aktuell för lokalen. I tabell 7:21a visas särskilda krav på stegljudsnivå för bostäder. Standardiserad mätning enligt SS 25267 hjälper dig kunna verifiera att ditt projekt uppfyller kraven.
Ljudklassningsbeskrivning i bostäder enligt SS 25267
Ljudklass A: Ljudklassen motsvarar mycket goda ljudförhållanden.
Ljudklass B: Ljudklassen motsvarar betydligt bättre ljudförhållanden än ljudklass C. Denna ljudklass bör tillämpas om god boendemiljö efterfrågas.
Ljudklass C: Ljudklassen ger tillfredsställande ljudförhållanden för en majoritet av de boende och kan tillämpas som minikrav enligt Boverkets föreskrifter.
Anm.: Funktionskraven i denna standard är avpassade för respektive ljudklass på basis av lång praktisk erfarenhet av subjektivt upplevd ljudmiljö i bostäder. Det bör dock observeras, att byggnadskonstruktioner av praktiska och ekonomiska skäl inte kan dimensioneras för att helt undvika hörbara ljud från angränsande utrymmen från alla typer av aktiviteter. Hörbara ljud kan förekomma även i byggnader som uppfyller de högre ljudklasserna, exempelvis vid hopp eller kraftiga slag mot bjälklaget.
Trumljud: Trumljud behandlas i SS 25268 (utgåva 2 2007) och benämns där ”Stegljud i samma rum”. Kravet anger att trumljud skall begränsas i utrymmen där flera människor vistas mer än tillfälligt, t.ex. i storrumskontor, förskolor mm. Riktlinjer för mätning och bedömning av trumljud finns i SIS teknisk rapport 2007:15 (www.sis.se). Grad av trumljud beror av vilken golvbeläggning som används. Kontakta Granab för närmare information inför projektering.
Komfort och välbefinnande genom rätt golvval
I en bra boende- och arbetsmiljö är det viktigt att golv inte är för hårda eller stumma. Granabsystemet med inbyggd stötdämpande effekt ger behagliga golv som också bidrar till lägre stegljudsnivå. Olika golvbeläggningar påverkar hur mycket stegljud som överförs. Vi hjälper er designa ett anpassat undergolv baserat på era val av golvbeläggningar, som skapar en tystare och mer behaglig miljö.
Vill du veta mer om hur du kan förbättra stegljudsisoleringen i ditt byggnadsprojekt? Med får expertis och hjälp får du tillgång till ett brett utbud av lösningar som gör skillnaden i ljudnivån mellan olika rum och våningsplan.
Vad är luftljud och hur skiljer det sig från stegljud?

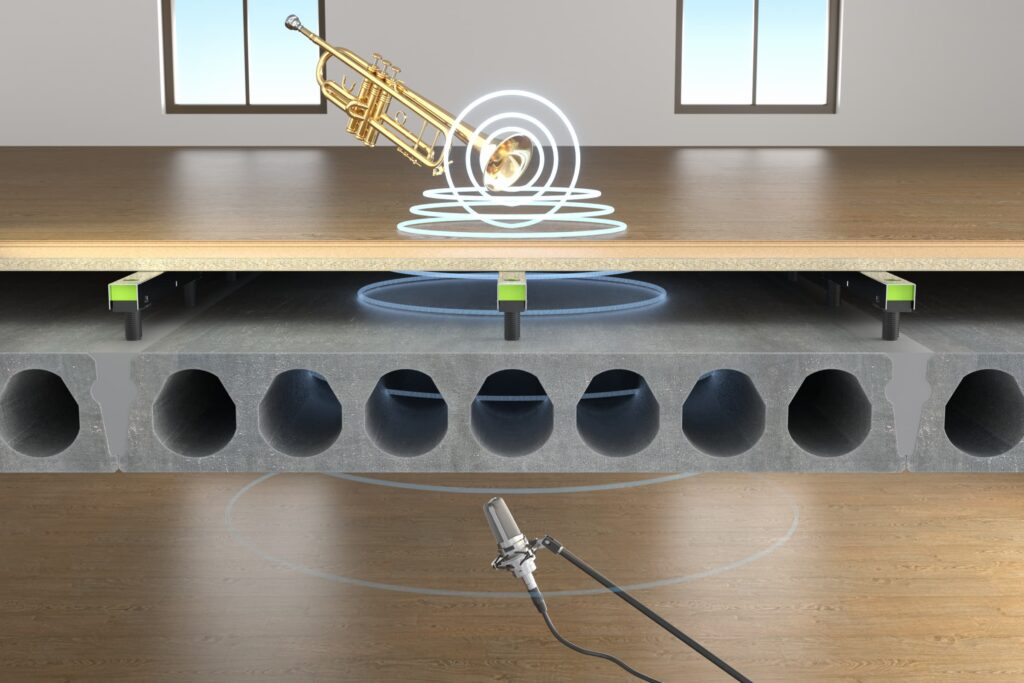

Luftljud är ljud som sprids genom luften och överförs mellan olika rum och våningar genom väggar, tak och golv. Till skillnad från stegljud som uppstår genom direktkontakt med golv, skapas luftljud av till exempel högljudd musik, röster, TV-ljud eller andra ljudkällor som går genom luften. Båda typerna av störande ljud kan påverka ljudmiljön negativt.
Mätning av luftljudsisolering
Till skillnad emot mätning av stegljud, där man önskar att uppnå så lågt resultat som möjligt, utförs mätning av luftburet ljud genom att man mäter skillnaden i ljudnivå mellan det sändande och det mottagande rummet. Ju större skillnad och därmed ju högre resultat man får, desto bättre luftljudsisolering har konstruktionen. För att få ett rättvisande mått tar man även hänsyn till efterklangstiden (reverberation) i mottagande rum och bakgrundsljudnivå.
Denna standardiserade mätning visar hur effektiv ljudisoleringen är mot olika typer av störande ljud.
Granabsystemet har genom omfattande mätning visat att det ger förbättrad luftljudsisolering enligt kraven i svenska standarder.
Hur hänger luftljud och stegljud ihop?
Stegljud kan också skapa luftljud när människor går på golvet och är en typ av strukturburet ljud (stomljud) som sprids genom byggnaden. Fotstegen orsakar vibrationer som överförs via byggnadens konstruktion, som bjälklag och andra strukturella element, till angränsande utrymmen. När dessa vibrationer når ytor i rummet nedanför, såsom tak och väggar, börjar dessa ytor att vibrera och fungera som ljudkällor som avger luftburet ljud i rummet.
Detta gör att problemet blir dubbelt – du får både det direkta stegljudet genom bjälklaget och det luftburna ljudet som sprids i rummet.
Förutsättningar
Granabs Golvregelsystem inklusive övergolv kan utformas för olika ljudklasser (A-C enligt BBR och SS 25267/SS 25268)
För att projekterad ljudklass mellan rum i byggnader med Granab Golvregelsystem skall uppnås både vertikalt och horisontellt är det viktigt:
- att aktuella bjälklags- och väggkonstruktioner ger rätt förutsättningar för att man skall uppnå rätt ljudklass, vilket kan kontrolleras genom att beräkna ljudisoleringen i råbjälklag och väggar enligt SS-EN 12354 eller genom att mäta ljudisoleringen i produktionsfas enligt metoder i SS 25267. Mätning görs innan undergolvsystemet monteras, med tillfälliga åtgärder under mätningen som förhindrar luftljudsläckage mellan mätrummen.
- att Granab Golvregelsystem installeras och utförs enligt Granabs monteringsanvisningar och montagechecklistor.
- att Granabsystemet med golvbeläggning kan röra sig fritt och inte ha stumma kontaktpunkter med stommen, t.ex. vid anslutningar och genomföringar.
- att ljudläckage genom fogar och installationer i golv och väggar förhindras.
- att flanktransmission via anslutande konstruktioner – ytterväggar, bjälklagens undersida etc. förhindras.
- att överhörning via ventilationskanaler mellan lägenheter ej förekommer.
- se vidare Granabs Allmänna Leverans- och Försäljningsvillkor.
Steg- och luftljudsreduktion 3000N
Ljudisoleringsmätningar Granab Golvregelsystem monterat på HD/F 200 mm.
Ackrediterade ljudisoleringsmätningar enligt SS-EN ISO 140-4-7 utförda av KM Akustikbyrån.
Utförande
Granab Golvregelsystem monterat på HD/F 200mm samt 22mm golvspånskiva + matta.
Mätresultat
Stegljud: Lnw+c 46 dB, Luftljud: Rw+c 65 dB
Utförande
Granab Golvregelsystem monterat på HD/F 200mm samt 22mm golvspånskiva + 15mm parkett.
Mätresultat
Stegljud: Lnw+c 43 dB, Luftljud: Rw+c 65 dB
Steg- och luftljudsreduktion 7000N
Ljudisoleringsmätningar Granab Golvregelsystem monterat på HD/F 200 mm.
Ackrediterade ljudisoleringsmätningar enligt SS-EN ISO 140-4-7 utförda av KM Akustikbyrån.
Utförande
Granab Golvregelsystem monterat på HD/F 200mm samt 22mm golvspånskiva + matta.
Mätresultat
Stegljud: Lnw+c 50 dB, Luftljud: Rw+c 59 dB
Utförande
Granab Golvregelsystem monterat på HD/F 200mm samt 22mm golvspånskiva + 15mm parkett.
Mätresultat
Stegljud: Lnw+c 48 dB, Luftljud: Rw+c 61 dB
